医疗设备的机械设计人员面临的主要挑战之一是对小型化的需求。小型化有多种用途;到达身体原本无法进入的区域，限度地减少对正常身体功能的干扰，限度地减少能量消耗，并延长植入组件的使用寿命。

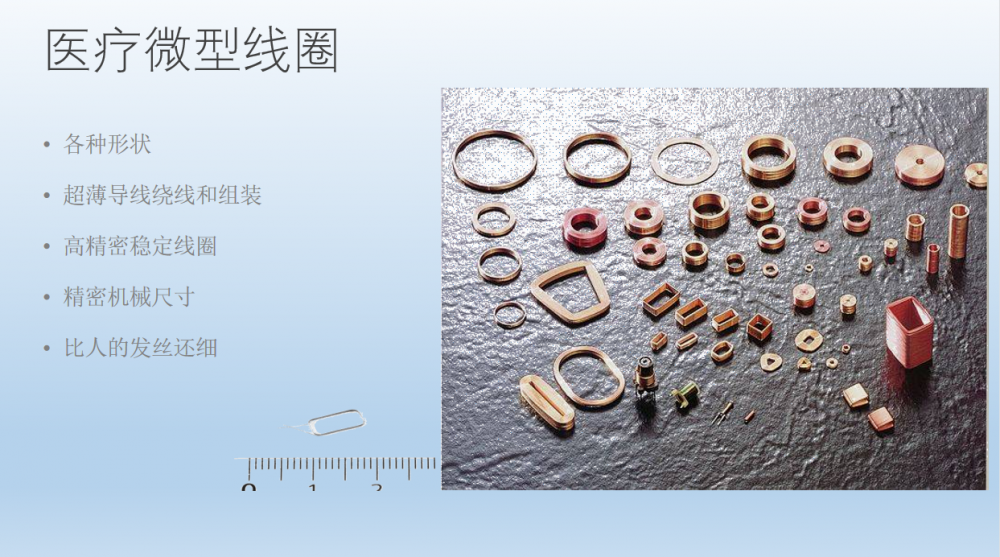

这些尺寸限制给制造和这些组件之间的连接及其支持系统带来了多重挑战。这些设备的许多设计都依赖于微型线圈，而微型线圈又需要***的绕组和连接技术。
用于缠绕常规尺寸线圈的标准设备不能用于串联缠绕微型线圈，因此需要开发专用设备。通过内部工程设计，进的方法和设备，使微型线圈的绕组达到***的程度。
为了制造多达 2000 匝的微型线圈，需要大大减少线材厚度。目前最细的铜线尺寸为 8 微米（0.0003 英寸）。甚至正在生产小于 8 微米的绝缘线。
用于处理任何直径电线的***方法，可达 59 AWG（9 微米，0.00035 英寸）的最小批量制造尺寸。处理可能比人的头发细 5-10 倍的电线是一项重大挑战，尤其是当绕线圈的所需形状受到各种物理和环境因素以及严格的公差要求的限制时。
使用我们的定制微加工技术，我们制造了具有 1000 多个绕组的线圈，这些绕组比销头还小。然而，连接构成这些微小线圈的超细线带来了进一步的挑战。
例如，制造的微型线圈可以用作执行心脏消融术的心血管导管中的导航组件，该导管是一次性导管中的关键元件。这种微型线圈必须以合理的成本以高质量和可预测的质量进行批量生产。
我们的微型线圈缠绕和连接技术为医疗器械设计人员开辟了大量可能性。例如，微型线圈可用于提供以下功能：
将控制、监测和记录数据传输到微型植入物或从微型植入物传输数据
将能量转移到需要电池充电或电荷输入以激活和操作其系统的植入物
用于射频处理、热处理或基于电磁辐射的处理的辐射能量
活体磁导航，利用局部或外部磁场

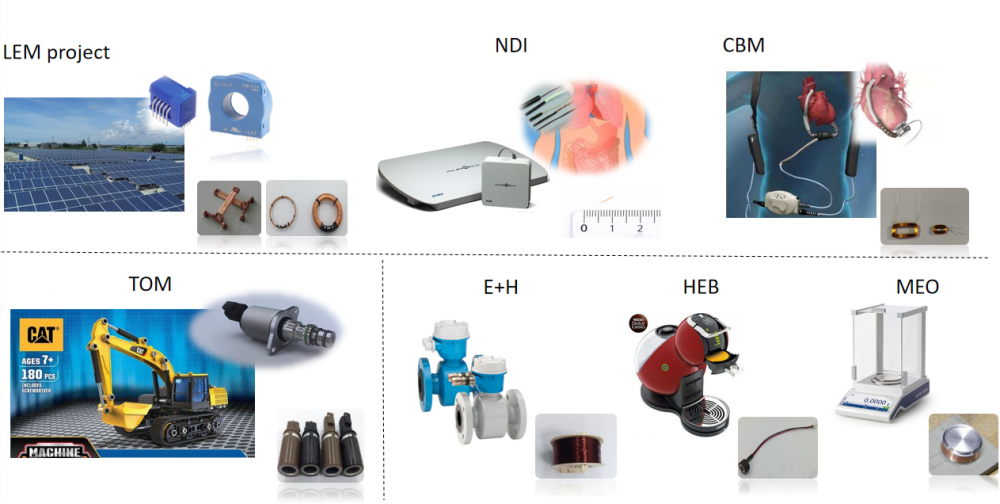

可从微型线圈技术和超细线连接技术中受益的应用包括：
诊断应用：使用微型植入物作为传感器进行无线通信，无论是生理（血压、心跳）、血糖还是流量（血液、呼吸）
有源植入物应用：监测/控制微型植入式起搏器或疼痛管理植入装置中的深部脑刺激组件
***应用：电生理***（心脏、神经、脑）或基于电的消融（微波和射频）中的终端设备
导航和定向应用：靶向***输送、靶向放射导管、支架定位、高精度消融、植入标记、椎间标记，以及内窥镜、胃镜、结肠镜、腹腔镜和其他类似手术
温度测量应用：铬-康铜微型热电偶（E型），基于热压分子键合技术
助听器：使用可承受焊接的中介粗线将微线圈连接到PCB上的操作系统
